주요 제품군

보급형 Touch Trigger CMM

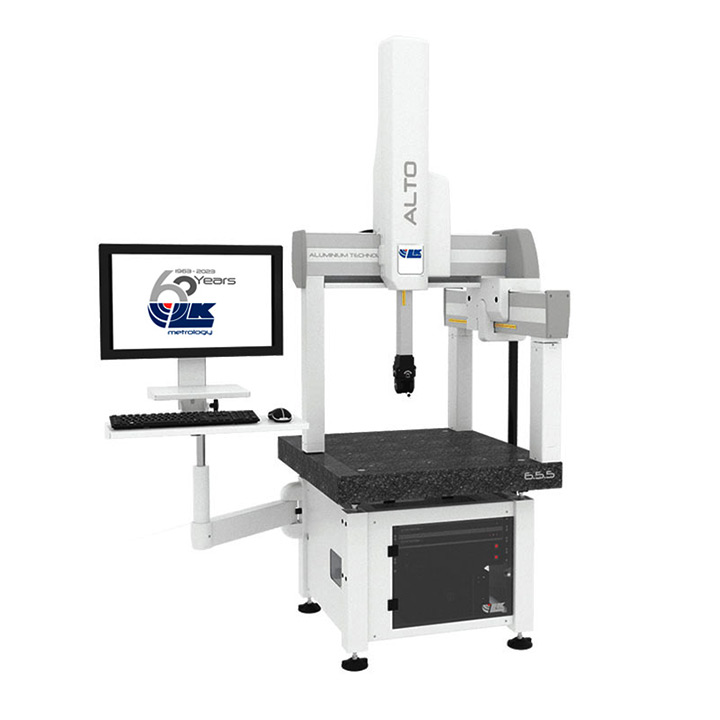

  • ALTO
  • Aluminum Half-Gantry Design
  • 정확성을 높이기 위해 미세 가공된 가이드 웨이
  • 부식 방지를 위한 아노다이징
  • Air Bearings
  • 최소 유지관리 비용, 자체 크리닝
  • 안정성을 위한 대형스프레드
  • Friction Drives (마찰 드라이브)
  • 제로 히스테리시스
  • 부드러운 모션 제어
  • 0.1um Encoders
  • 높은 해상도
  • RSF 광학 스케일 시스템
  • Passive Anti-Vibration
  • 생산 공간에 대한 지능형 진동 방지 옵션
  • Passive Anti-Vibration
  • 품질 실험실 및 작업 환경에 대한 온도 보상
ALTO
Sizes
Measuring Stokes 6.5.5
Performance
Accuracy 2.5+3.0L/1000
TP200 2.5
Acceleration mm/sec2 1500
Velocity mm/sec 500
Maximum Part Weight(kg) 300

스캐닝 기능이 포함된 보급형 CMM

  • ALTEK C
  • Aluminum Half-Gantry Design
  • 정확성을 높이기 위해 미세 가공된 가이드 웨이
  • 부식 방지를 위한 아노다이징
  • Air Bearings
  • 최소 유지관리 비용, 자체 크리닝
  • 안정성을 위한 대형스프레드
  • Friction Drives (마찰 드라이브)
  • 제로 히스테리시스
  • 부드러운 모션 제어
  • 0.1um Encoders
  • 높은 해상도
  • RSF 광학 스케일 시스템
  • Passive Anti-Vibration
  • 생산 공간에 대한 지능형 진동 방지 옵션
  • Passive Anti-Vibration
  • 품질 실험실 및 작업 환경에 대한 온도 보상

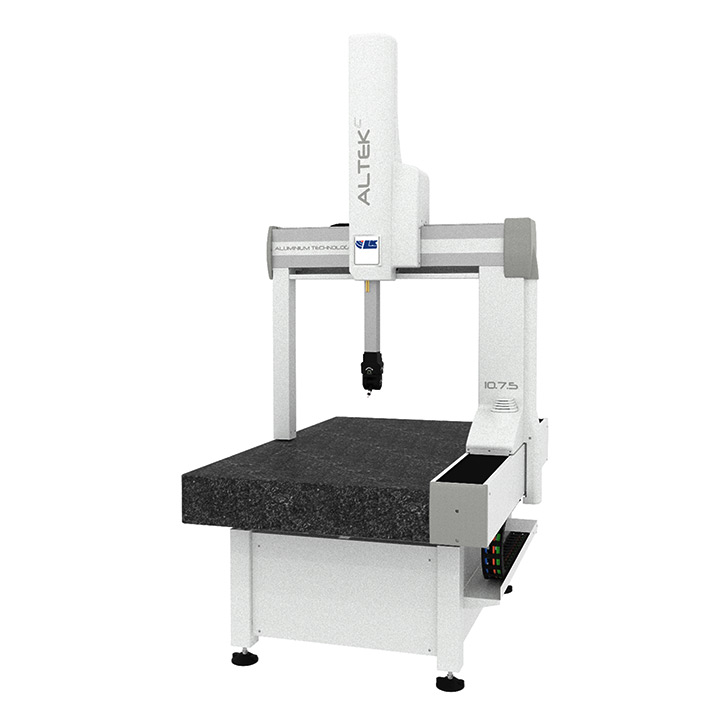

ALTEK C
Sizes
Measuring Stokes 7.7.5
10.7.5 10.7.7
12.7.5 12.7.7
Performance
Accuracy 2.3+3.3L/1000 2.3+3.3L/1000
TP200 2.3 2.3
SP25M 4.6/120 4.6/120
Acceleration mm/sec2 1500 1500
Velocity mm/sec 500 500
Maximum Part Weight(kg) 650 650
700 700
700 700

5축 다중 센서 기능이 포함된 중대형 CMM

ALTEK L
Sizes
Measuring Stokes 12.9.8 12.10.8
15.9.8 15.10.9 15.10.9 15.10.10 15.10.10
20.9.8 20.10.8 20.10.9 20.10.10 20.12.10 20.15.10 20.15.13
25.12.10 25.15.10 25.15.13
30.15.10 30.15.13
Performance
Accuracy 1.5++3L/1000 1.7+3L/1000 1.9+3L/1000 2.4+3L/1000 2.4+3L/1000 2.5+3.5L/1000 3.0+3.5L/1000
SP25M 1.7 1.7 1.9 2.4 2.4 2.5 3.0
(TP200+0.1 typ.) 3/90 3.4/90 4.0/90 4.8/90 4.8/90 5.0/90 5.8/90
Acceleration mm/sec2 2000 2000 1500 1200 1200 1000 900
Velocity mm/sec 866 866 866 866 866 866 800
Maximum Part Weight(kg) 1300 1400 1500 1500 1800 3600 3600
1500 1600 1600 1600 2300 4000 4000
1800 1900 2400 4000 4000

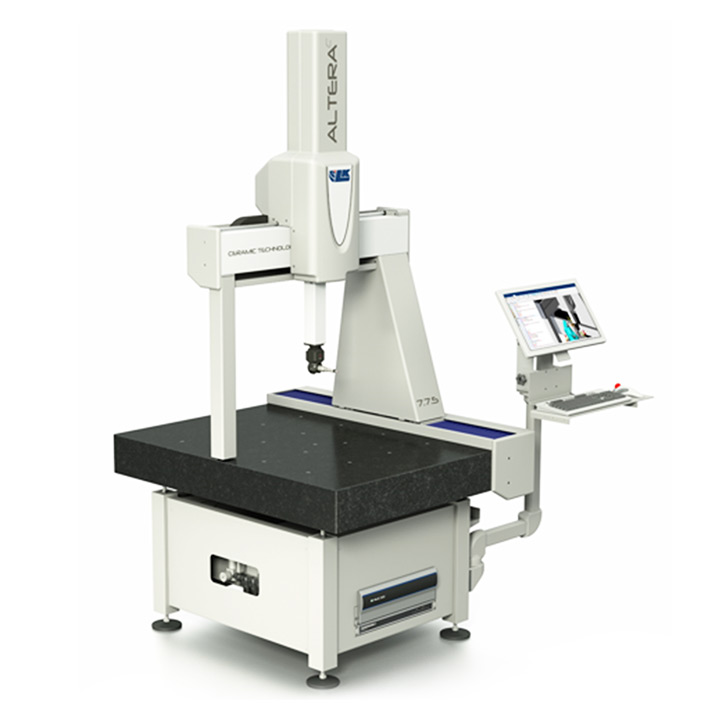

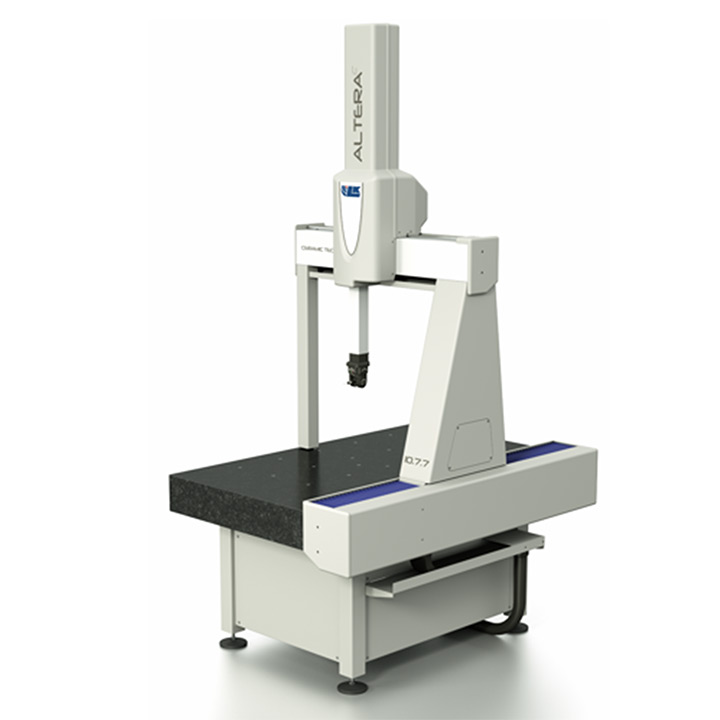

New Altera C CMM

New Altera C CMM
Sizes
Measuring Volume From 6.5.5 To 15.9.7
Performance
Volumetric accuracy from 1.7µm +L/333
Repeatabillty from 1.7µm
Velocity from 500 mm/sec
Acceleration from 1800 mm/sec2
Probing
PH10T TP20 / TP200
PH10M TP20 / TP200 / SP25 / lasers
PH20 TP20

Probing Solutions

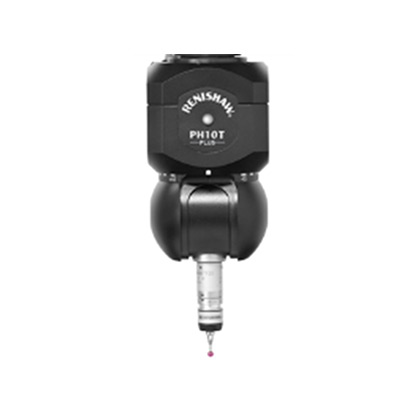

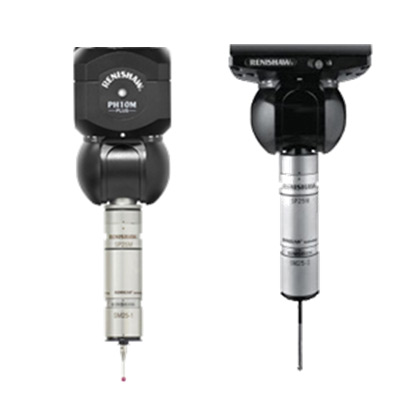

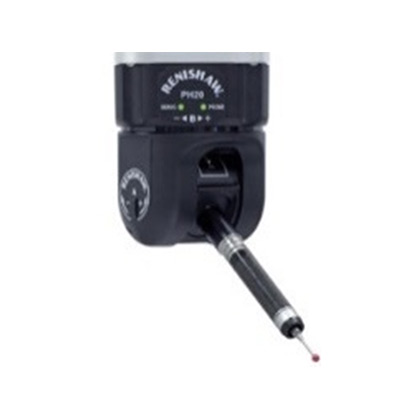

PH10T PLUS PH20 PH10M PLUS

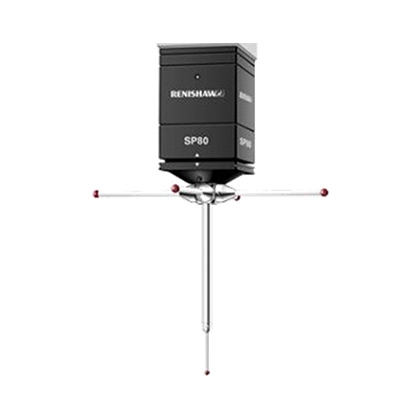

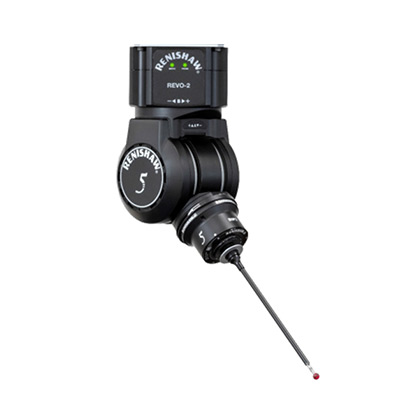

/ PH10MQ PLUS		 REVO 2 SP80
Probe Head
Industry standard,
long reach		 High-throughput,
improved metrology		 Multi-sensor
capability		 Maximum throughput,
versatility and access		 Maximum length
probe assembly
Type Motorised Indexing 5-Axis Infinite Positions Motorised Indexing 5-Axis Infinite Positions Fixed Position
Technology Touch Trigger Touch Trigger Touch Trigger
Scanning Probe
Laser Scanner
Surface Probe		 Touch Trigger
Scanning Probe
Surface Roughness
Fringe Probe
Vision probe
Ultra-sonic Probe		 Touch Trigger
Scanning Probe
TP20 / TP200 Integral (TP20) TP20 / TP200 / SP25M RSP2-3 / SFP2 / RFP / RVP / RUP Integral
Stylus Change yes yes yes yes yes (complete assembly)
Probe Change yes yes -
Probe Interface M8 thread Autojoint REVO
Controller NMC100 / NMC300 UCC-S5 NMC300 UCC S5 NMC300
Handbox SOLO MCU5-2 SOLO MCU5-2 SOLO

Applications for LK Metrology

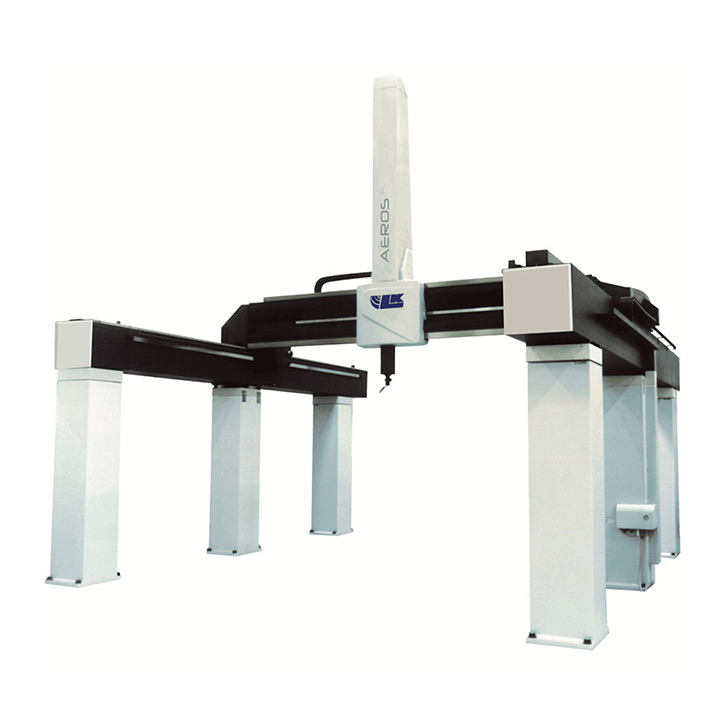

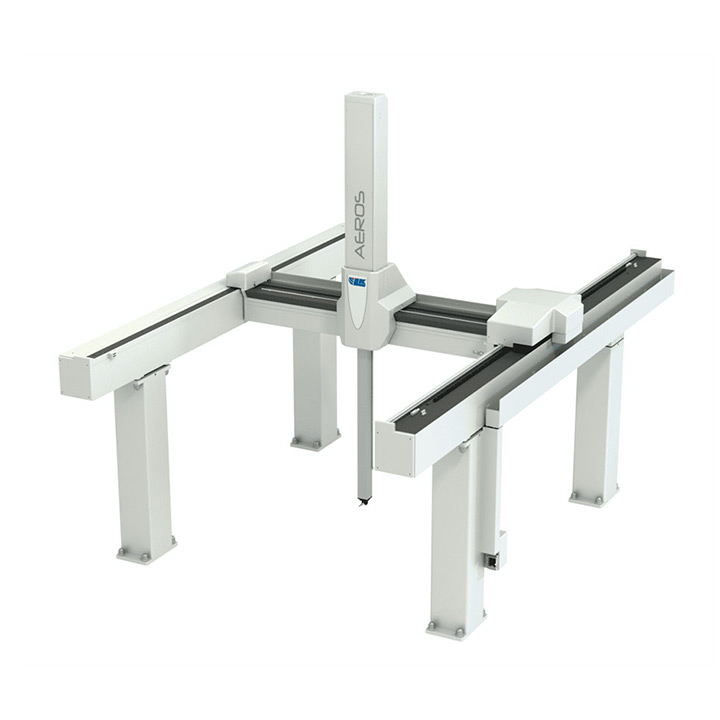

AEROS Gantry Type CMM

최고의 기계적 설계와 안정성을 기반으로 높은 정확도를 보장하는 AEROS시리즈는 초기 설계단계에서부터 시스템 구축까지 최첨단의 기술을 결합하여 비용대비 최고의 성능을 구현합니다.

  • AEROS
  • Gantry Type CMM
  • Aluminum movable structure
  • Dual Read, automatic T comp.
  • Accuracy from IS MPEE : 4.3+4.0L/1000 [um]

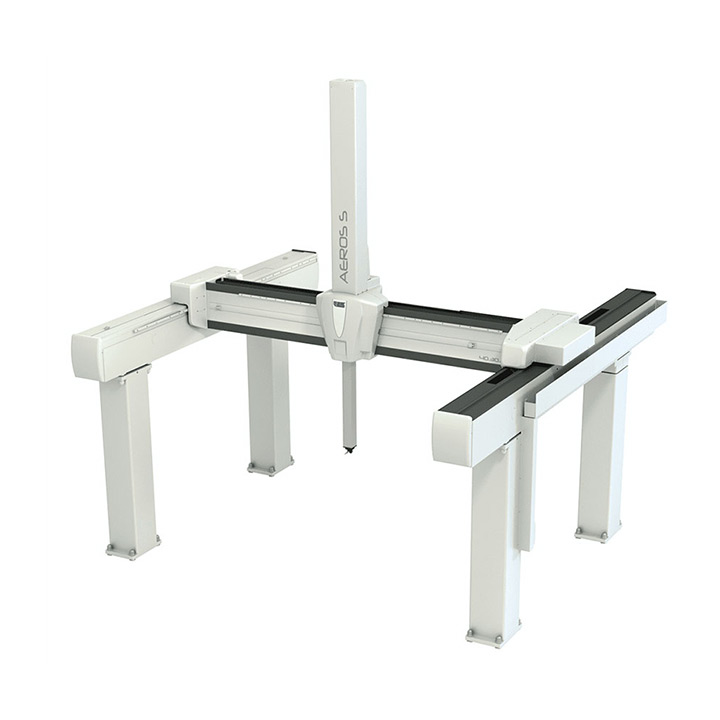

  • AEROS S
  • Gantry Type CMM
  • Steel movable structure
  • Dual Read, Dual Drive ( from Y=3000)
  • Accuracy from IS MPEE : 4.5+5.0L [um]
  • AEROS P
  • Gantry CMM
  • Large Working Volume
  • High accuracy
  • Dual Read / Drive capable
  • Accuracy from IS MPEE : 7.0+8.0L/1000 [um]

LK Horizontal Arm Type CMM

LK Metrology Horizontal Arm CMM은 엄격한 국제 안전 규정에 따라 시스템, 작업자 및 측정 대상 부분을 최대한 보호하도록 설계되었으며, 효율적이고 유연한 측정 솔루션을 지원합니다.

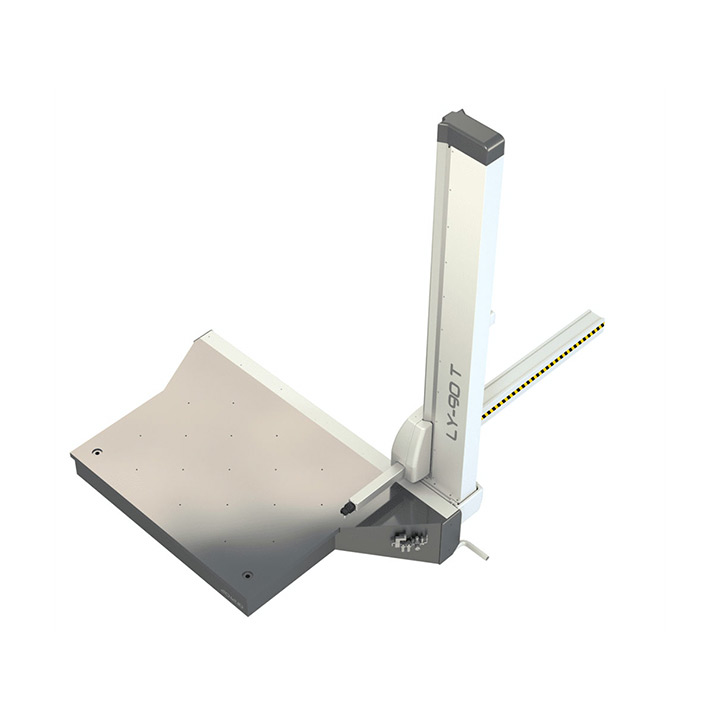

  • LY90-T
  • Horizontal Arm Type CMM
  • 알루미늄 이동식 구조
  • 평면과 통합된 측면 에어베어링 가이드웨이
  • Accuracy from ISO MPEE : 10+15L/1000 [um]
  • Measuring Strokes
  • X : From 2000 to 6000 [mm]
  • Y : From 1000 to 1600 [mm]
  • Z : From 1200 to 2500 [mm]

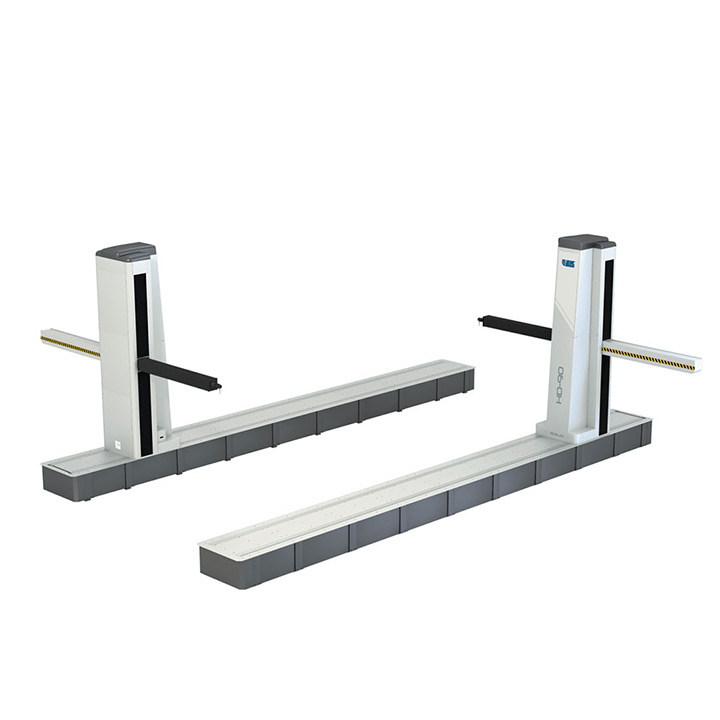

  • LY90-R
  • Horizontal Arm Type CMM
  • 알루미늄 이동식 구조
  • 독립된 가이드웨이
  • 단일 듀얼 암 구성
  • Accuracy from ISO MPEE : 10+15L/1000 [um]
  • Measuring Strokes
  • X : From 3000 to 12000 [mm]
  • Y : From 1000 to 1600 [mm]
  • Z : From 1200 to 2500 [mm]

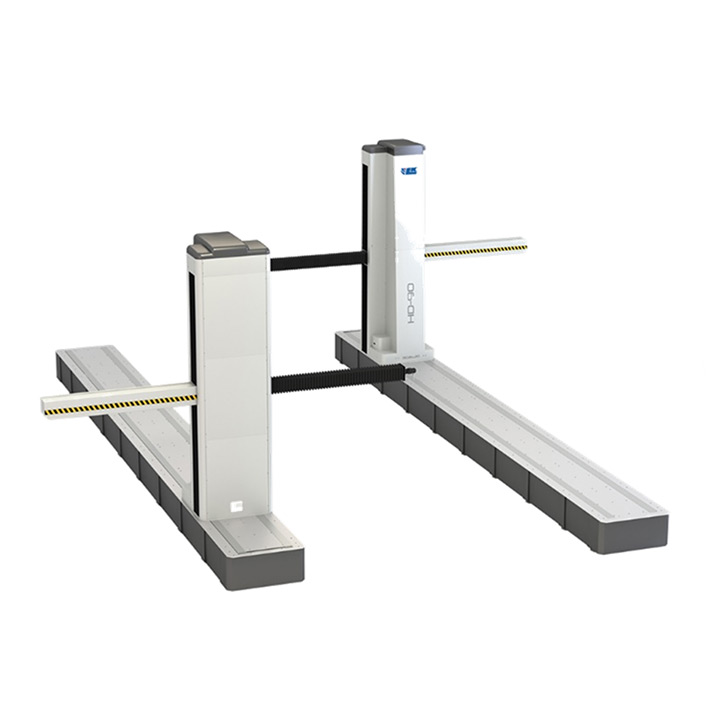

  • HD90
  • Horizontal Arm Type CMM
  • 알루미늄으로 완벽히 보호된 이동식 구조
  • 독립된 가이드웨이
  • 단일 듀얼 암 구성
  • Accuracy from ISO MPEE : 14+14L/1000 [um]
  • Measuring Strokes
  • X : From 5000 to 12000 [mm]
  • Y : From 1400 to 1800 [mm]
  • Z : From 2000 to 3000 [mm]

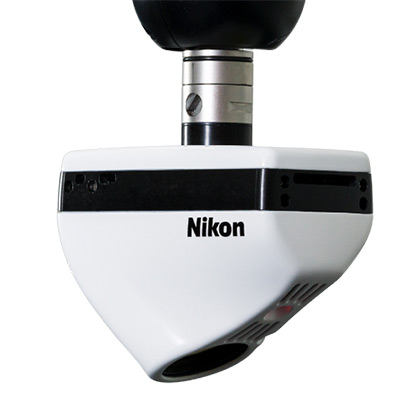

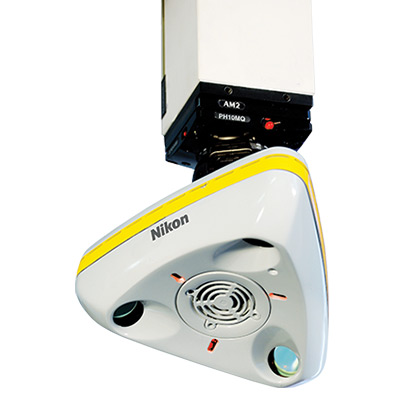

LK Metrology Scanner 제품 군

Inspector image
  • LC15Dx
  • 터치프로브의 정밀도에 준하는 정확도를 제공하는 유일한 CMM레이저 스캐너로 정밀 부품 스캐닝용으로 적합함
Inspector image

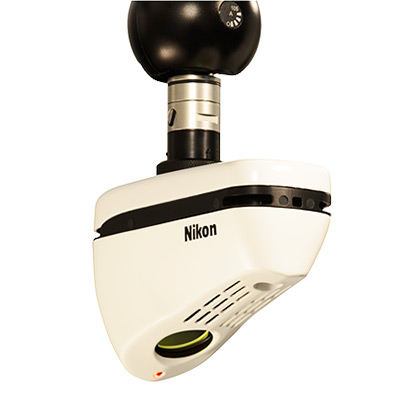

  • L100
  • 프리미엄 라인스캐너로 속도, 정확성 및 최상의 편의성을 제공 C축이 통합된 스캐너
Inspector image

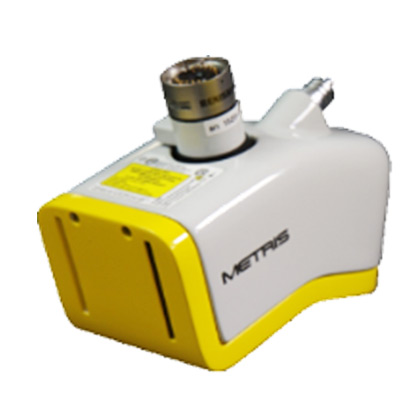

  • LC60Dx
  • 보급형 라인 스캐너로 자유곡률이 포함된 부품을 디지털화 하는데 적합한 스캐너
Inspector image
  • XC65Dx
  • 다중 레이저 라인 및 단일 스캔 라인 지원으로 요소 검사에 대한 최고의 스캐너 성능을 제공하며 엣지 및 자유곡률등 모든 3D 요소 디지털 취득이 가능. 긴 스탠드오프로 인해 깊은 홈에 대한 최적 데이터 제공
LC15Dx L100 LC60Dx XC65Dx XC65Dx-LS
Standoff 67.5 ±7.5mm 135 ±30mm 125 ±30mm 3x 107.5 ±32.5mm 3x 202.5 ±32.5mm
Sensor accuracy 2.5 µm / 6 µm 6.5 µm / 6 µm 7 µm / 9 µm 12 µm / 9 µm 15 µm
Test procedure EN ISO10360-2/-5 MPEP / MPEAL EN ISO10360-2/5 MPEP / MPEAL EN ISO10360-2/-5 MPEP / MPEAL EN ISO10360-2/-5 MPEP / MPEAL EN ISO10360-2/-5 MPEAL
ISO 10360-8 P Form.Sph.D95%: Tr:ODS,MPL 7.6 µm 26 µm 36 µm 48 µm 60 µm
System accuracyǂ (A+2µm)+L/K tbc (A+4µm)+L/K (A+2µm)+L/K (A+2µm)+L/K
Width of FOV 18mm max. 110mm 60mm 3x 65mm 3x 65mm
Measuring rate 78 Hz 100 Hz 75 Hz 75 Hz 75 Hz
Points per line 900 2,000 1,000 3x 25,000 or 1x 75,000 3x 25,000 or 1x 75,000
Laser Class 2M Class 2 Class 2M Class 2M Class 2M
Size 100x104x58mm 114x134x70mm 111x135x71mm 155x86x142mm 155x86x142mm
Weight 370g 390g 390g 451g 480g
accuracy derived from EN ISO10360-2 MPEE where ‘A+L/K’ is equal to the original CMM specification statement for example:
- original machine specification for touch probe = 1.9+L/375
- new machine specification for LC60Cx = (1.9+4)+L/375 = 5.9+L/375
